SG100-R Стационарный детектор CH4 расширенного диапазона
Усовершенствованная стационарная система дистанционного обнаружения газа, предназначенная для мониторинга метана (CH₄) с возможностью увеличения расстояния между преобразователем и датчиком.
SG100-R — это стационарная система обнаружения газа, которая отделяет датчик от преобразователя на расстоянии до 1000 метров с помощью связи RS485. Эта конструкция для удаленного монтажа идеальна, когда точка измерения находится внутри воздуховода, трубопровода, замкнутого пространства или там, где газы тяжелее воздуха — датчик перемещается туда, где есть опасность, а преобразователь остается в удобном и безопасном месте для просмотра дисплея и настройки.
На примере метана (CH₄) система использует каталитический датчик сгорания для измерения от 0 до 100% НПВ с разрешением 1% НПВ. Выходы включают 3-проводной сигнал 4–20 мА, RS485 Modbus и три реле (сигнализация низкого уровня, сигнализация высокого уровня, сигнализация неисправности). Конфигурация выполняется безопасно, без открытия корпуса с помощью магнитной палочки или дополнительного пульта дистанционного управления. Устройство имеет сертификат IECEx/ATEX (Ex db IIC T6 Gb), защиту IP66/IP68 и прочный корпус из литого под давлением алюминия (опция из нержавеющей стали 316). В комплекте с монтажным кронштейном.
Почему расположение удаленного датчика имеет значение
Традиционные фиксированные детекторы монтируют датчик непосредственно на передатчике, но это работает не для всех сценариев. SG100-R решает следующие задачи:
- Монтаж воздуховодов и трубопроводов- Поместите датчик внутри воздушного потока, а передатчик останется снаружи для облегчения доступа.
- Газы тяжелее воздуха- Такие газы, как NH₃, H₂S и H₂, имеют тенденцию оседать в низких точках. Датчик располагается возле пола; передатчик остается на уровне глаз для безопасного считывания.
- Труднодоступные места- Замкнутые пространства, головки сосудов или поднятые воздуховоды: доступ к датчику возможен удаленно, не поднимаясь и не входя в опасные зоны.
- Жесткие сенсорные условия- Если точка измерения влажная, пыльная или коррозионная, преобразователь можно расположить в более чистом месте, что продлит срок его службы.
- Максимальное расстояние разделения: 1000 метров- питание и передача данных через соединение RS485 от передатчика.
Краткая заметка о метане (CH₄)
Метан является основным компонентом природного газа. Он бесцветен, не имеет запаха и легко воспламеняется. Когда его концентрация в воздухе достигает от 5% до 15% по объему, он становится взрывоопасным. Нижний предел взрываемости (НПВ) метана составляет 5% ОБ, что определяется на детекторе как 100% НПВ. Измерение 0–100% НПВ напрямую указывает на то, насколько атмосфера близка к взрывоопасному диапазону.
Типичные источники метана:Газопроводы, свалки, угольные шахты, биогазовые установки, варочные котлы для сточных вод и нефтеперерабатывающие заводы.
SG100-R обеспечивает раннее предупреждение об утечках горючих веществ, особенно в удаленных или труднодоступных местах, где обычные детекторы невозможно легко установить или обслуживать.
Полевые применения – где превосходит SG100-R
- Канальные трубопроводы- Контролировать загазованность внутри вентиляционных или вытяжных каналов; датчик внутри, передатчик снаружи.
- Обнаружение тяжелого газа- NH₃, H₂, H₂S оседают в низких точках; датчик на уровне пола, передатчик на удобной высоте просмотра.
- Вход в замкнутое пространство- Датчик внутри резервуаров, сосудов или канализации; передатчик безопасно расположен снаружи для наблюдения за персоналом.
- Свалки и биогазовые установки- Мониторинг метана в коллекторных колодцах и варочных котлах.
- Компрессорные станции природного газа- Выносной датчик в клапанных колодцах, доступ к которым ограничен.
- Нефтегазоперерабатывающие заводы- Мониторинг неорганизованных выбросов в труднодоступных технологических зонах.
- Очистка сточных вод- Мониторинг варочного газа (метана) в свободном пространстве резервуаров.
- Угольные шахты- Дистанционное зондирование возвратных воздуховодов или выработанных пространств.

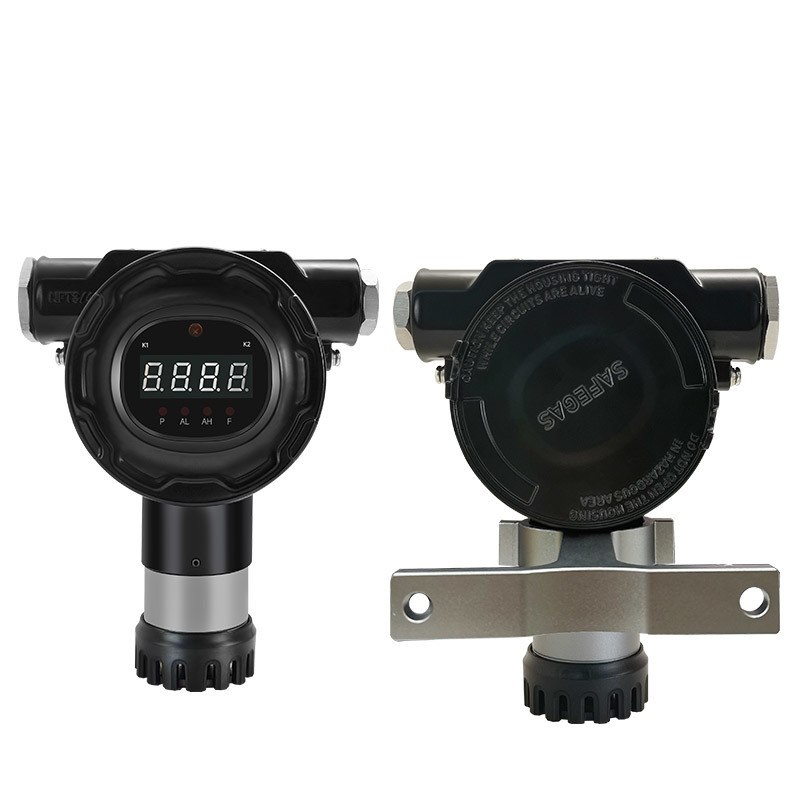

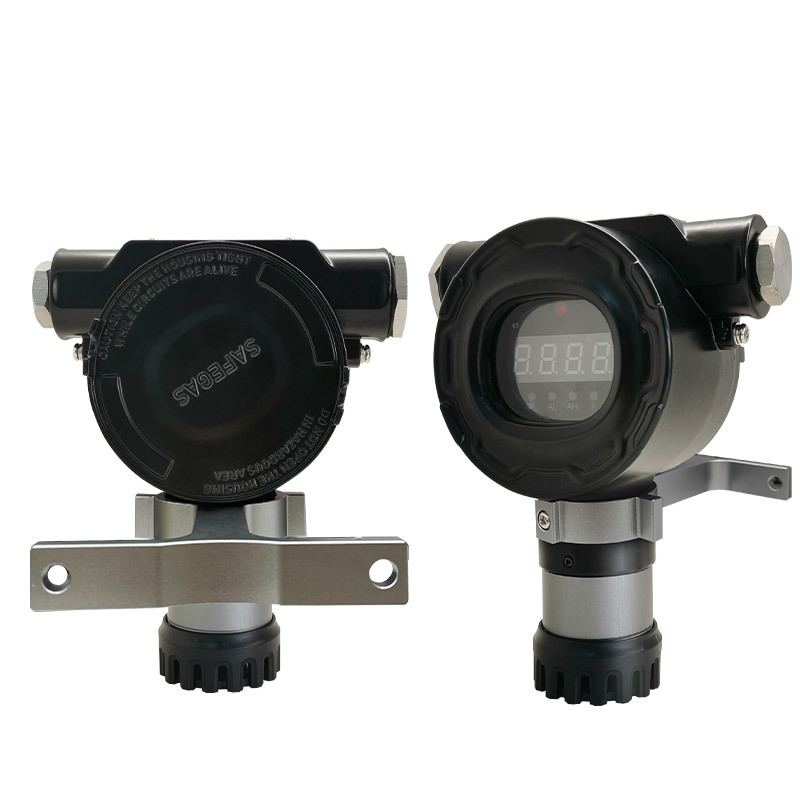

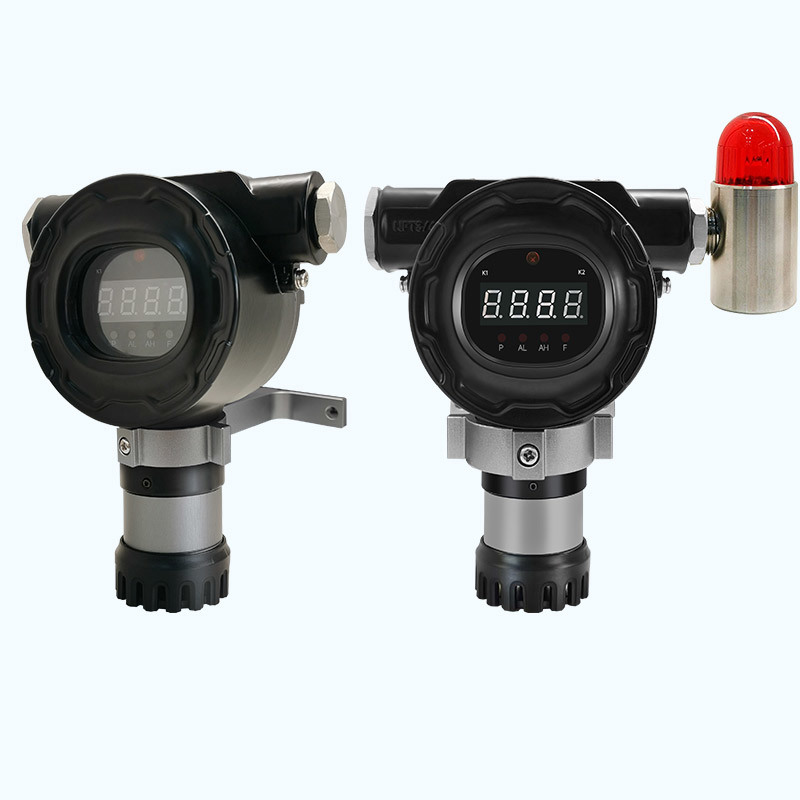

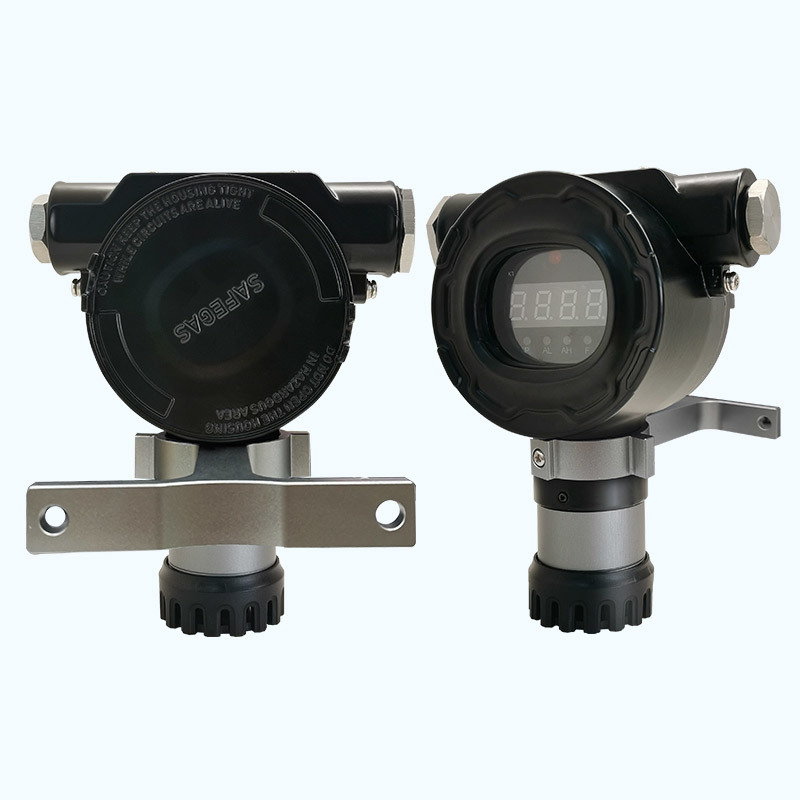

Изображения продукта
Технические характеристики (CH₄, 0–100% НПВ)
| Параметр |
Ценить |
| Целевой газ |
Метан (CH₄) |
| Принцип обнаружения |
Каталитическое сжигание |
| Диапазон измерения |
0–100% НПВ |
| Разрешение |
1% НПВ |
| Точность |
≤ ±2–5 % полной шкалы (зависит от датчика) |
| Класс взрывобезопасности |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| Защита от проникновения |
IP66/IP68 |
| Потребляемая мощность |
<2,5 Вт (токсичный газ) / <4 Вт (горючий газ) |
| Стандартные выходы |
3-проводной, 4–20 мА, RS485 Modbus |
| Релейные выходы |
3 реле (сигнализация низкого уровня, сигнализация высокого уровня, сигнализация неисправности) |
| Напряжение питания |
12–24 В постоянного тока |
| Отображать |
ВЕЛ |
| Рабочая температура (каталитическая) |
от -40°С до +70°С |
| Рабочая влажность |
Относительная влажность 0–95 % (без конденсации) |
| Диапазон давления |
86-106 кПа |
| Материал корпуса |
Литой алюминий (стандарт); SS316 (опционально) |
| Кабельные вводы |
1 × 3/4 NPT (слева) и 1 × M20 (справа) |
| Размеры |
157,8 × 128,8 × 69,6 мм |
| Масса |
1,0 кг |
| Гарантия |
1 год |
Основные возможности
- Разделение на 1000 метров- Датчик и преобразователь могут находиться на расстоянии до 1000 м друг от друга через RS485 – непревзойденная гибкость для сложных установок.
- Сертифицированный взрывозащищенный- IECEx и ATEX Ex db IIC T6 Gb – безопасно для опасных зон 1 и 2.
- Защита IP66/IP68- Пыленепроницаемый, защищенный от мощных водяных струй, погружной.
- Несколько вариантов вывода- 4–20 мА (3-проводной), RS485 Modbus, плюс три реле для управления внешними устройствами.
- Безопасная конфигурация- Магнитная палочка (входит в комплект) или дополнительный пульт дистанционного управления — нет необходимости открывать корпус во взрывоопасных средах.
- Локальный дисплей- Светодиодный экран показывает концентрацию газа в реальном времени в месте расположения передатчика.
- Прочная конструкция- Корпус из литого под давлением алюминия; нержавеющая сталь 316 опционально для коррозионно-активных мест.
- Простая установка- Монтажный кронштейн в комплекте; стандартные кабельные вводы (NPT и M20).
О производителе
Шэньчжэньская компания YuanTe Technology Co., Ltd. (Safegas)- основана в 2010 году и имеет более чем 16-летний опыт работы в области исследований и разработок в области обнаружения газов, производства и продаж. Компания обслуживает нефть и газ, химическую промышленность, защиту окружающей среды, электронику, коммунальное строительство, сельское хозяйство и бытовую технику.
Ключевые полномочия:
- Сертифицировано по ISO9001, ISO45001, IECEx, ATEX, EMC.
- Годовая производственная мощность: >80 000 единиц.
- Типичная доставка: 5-7 рабочих дней.
- Круглосуточная глобальная послепродажная поддержка
- Ассортимент продукции включает портативные детекторы, стационарные передатчики, газоанализаторы, панели управления, док-станции и аксессуары для калибровки.
Часто задаваемые вопросы
В1: Как далеко может находиться датчик от передатчика?
A1: до 1000 метров при использовании связи RS485.
Вопрос 2: Может ли SG100-R обнаруживать газы, кроме метана?
А2: Да. Он поддерживает сотни типов датчиков: каталитические (горючие вещества), ИК (CO₂, CH₄), электрохимические (токсичные) и ФИД (VOC). Свяжитесь с нами для получения информации о конкретных газовых конфигурациях.
В3: Есть ли у передатчика дисплей?
A3: Да, светодиодный дисплей показывает концентрацию газа в реальном времени в месте расположения передатчика.
Вопрос 4: Как настроить параметры сигнализации, не открывая корпус?
A4: Используйте входящий в комплект поставки магнитный зонд (неинтрузивный) или дополнительный пульт дистанционного управления — безопасно в опасных зонах.
В5: Какие реле предоставляются?
A5: Три реле – сигнализация низкого уровня, сигнализация высокого уровня и сигнализация неисправности. Они могут напрямую управлять внешними звуковыми сигналами, стробоскопами, вентиляторами или электромагнитными клапанами.
В6: Каков уровень защиты?
А6: IP66 (пыленепроницаемость, защита от мощных струй воды) и IP68 (погружной).
В7: Каков гарантийный срок?
A7: 1 год на трансмиттер и сенсор (на расходные детали сенсора гарантия может быть короче в зависимости от типа).
В8: Нужен ли удаленному датчику собственный источник питания?
A8: Нет. Передатчик питает удаленный датчик через соединение RS485.
В9: Могу ли я установить датчик внутри воздуховода или трубопровода?
А9: Да. Дистанционный датчик предназначен для установки в воздуховодах, дымоходах или трубах — преобразователь остается снаружи, в доступном и безопасном месте.
Вопрос 10. Сертифицирован ли SG100-R для работы во взрывоопасных средах?
А10: Да. Он имеет сертификаты IECEx и ATEX Ex db IIC T6 Gb для опасных зон 1 и 2.
Стандартный комплект поставки
- Детектор газа - 1 шт.
- Магнитная палочка - 1 шт.
- Руководство пользователя (на английском языке) - 1 экз.
- Сертификат соответствия/Гарантийный талон - 1 экз.
- Монтажный кронштейн - 1 комплект
- Пульт дистанционного управления - 1 шт.
