SG100 Фиксированный детектор кислородного газа
Эффективный, сертифицированный IECEx/ATEX фиксированный детектор газовдля непрерывного мониторингакислород (O2)от0-30% ВОЛ. ОсобенностиIP66/IP68устойчивость к воде и пыли,интеллектуальный модуль датчиков plug-and-play,4-20 мА,RS485 Modbus, иHART не требуетсяПоддерживаетмагнитная палочкаидистанционное управлениедля простой настройки.Беспроводный LoRa/4Gи3 реледля управления внешними устройствами (корны, вентиляторы, сигнальные огни).
Обзор продукции
ВСерия SG100является экономически эффективным фиксированным газовым детектором, предназначенным длянепрерывный 24/7 мониторингПринимая токсичные газы, кислород, легковоспламеняющиеся газы и ЛОС.кислород (O2)В качестве примера, он используетэлектрохимический датчикдля измерения концентраций от0-30% ВОЛс высокой точностью и стабильностью.
ДетекторСертификация IECEx и ATEXс взрывостойкостьюEx db IIC T6 ГбиEx db ia IIC T6 Гб, что делает его подходящим для опасных зон.IP66/IP68устойчивость к воде и пыли, обеспечивающая надежную работу в суровых условиях.
SG100 предлагает несколько выходной опций:Аналог с тремя проводами 4-20mA,RS485 Modbus, иHART не требуетсякоммуникации, что делает его совместимым с большинством систем управления (PLC, DCS, SCADA).Необязательно 3 реле(низкий/высокий/аларм сбоя) может напрямую управлять внешними устройствами, такими как рога, светофоры и выхлопные вентиляторы.Факультативные беспроводные модули (LoRa, 4G)позволяет удаленный доступ к данным с помощью ПК, ноутбука или мобильного телефона.
Ключевой особенностью являетсяинтеллектуальный модуль датчиков plug-and-playКалибрация может быть выполнена с помощью программного обеспечения Safegas PC, и модуль может быть легко заменен без разборки всего блока.стандартная кронштейниЗащита от разливов, весит только10,0 кг, и легко устанавливается одним человеком.
Почему нужно следить за кислородом?
Кислород необходим для жизни, но идефицит кислородаиобогащение кислородомпредставляют серьезные риски в промышленной среде.
| Состояние |
Концентрация |
Риск для здоровья и безопасности |
| Дефицит кислорода |
< 19,5% ВОЛ |
Головокружение, быстрое дыхание, потеря координации, потеря сознания, смерть (менее 10%) |
| Нормально |
200,9% ВОЛ |
Безопасно для нормальной работы |
| Обогащение кислородом |
> 23,5% ВОЛ |
Повышенный риск пожара и взрыва; материалы легче воспламеняются |
Общие источники опасности кислорода:
- Закрытые помещения∆ Танки, трубопроводы, канализации, силосы, хранилища (кислород, вытесненный другими газами)
- Чистка инертных газов∙ Азот, аргон или СО2, используемые для очистки сосудов, могут вытеснить кислород
- Химические реакцииПроцессы окисления потребляют кислород
- Утечки из кислородных баллонов или трубМожет вызвать локальное обогащение кислородом
- Ферментация и биологические процессы- потребляют кислород и производят СО2 или метан
- Сварка и резкаМожет потреблять кислород в закрытых помещениях
Если SG100 используется для мониторинга кислорода:
- Вход в ограниченное пространство
- Нефтяные и газовые нефтеперерабатывающие предприятияПроцессовые зоны, резервуары для хранения и станции для переработки трубопроводов
- Химические заводыРеакторы, смесительные сосуды и хранилища
- Очистительные сооружения️ Переваривающие станции, головоломки и подъемные станции
- Добыча полезных ископаемыхПодземные шахты, тоннели и проходы
- Продукты питания и напитки∆ Очищенные от азота линии упаковки, холодильные помещения и ферментационные помещения
- Фармацевтическая промышленностьЧистые помещения, инкубаторы и шкафы биологической безопасности
- Лаборатории
- Производство энергии∆ Катальные помещения, корпуса турбин и зоны обработки угля
- Морское и судостроение️ грузовые отсеки, балластные баки и машинные помещения

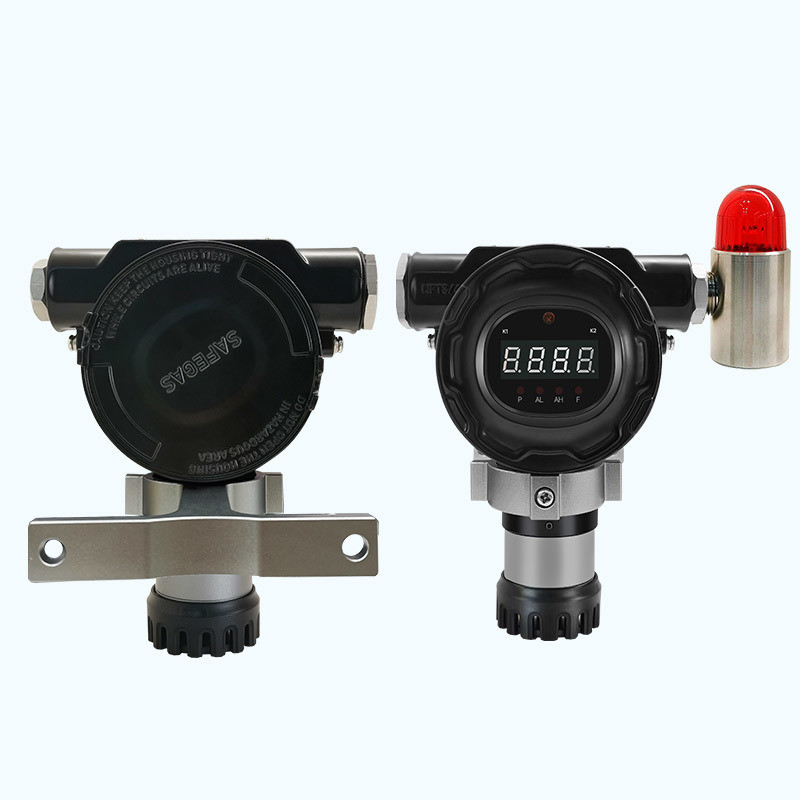

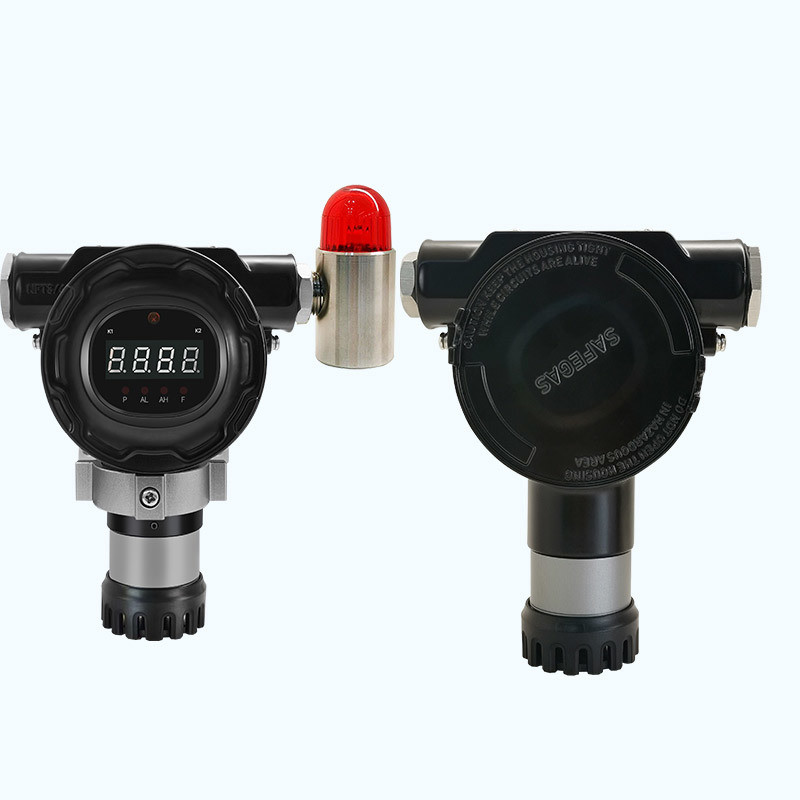

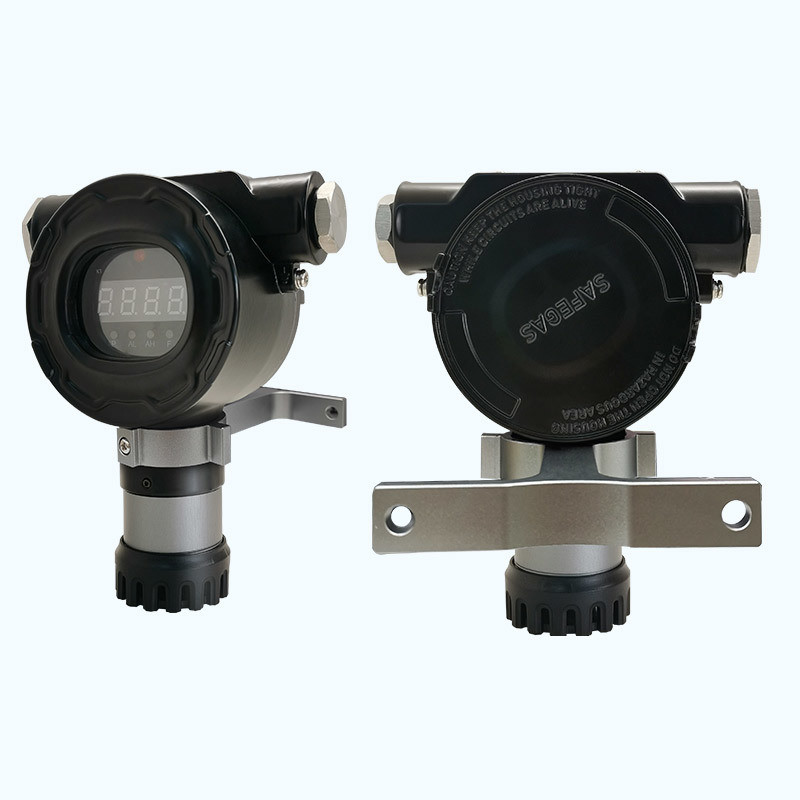

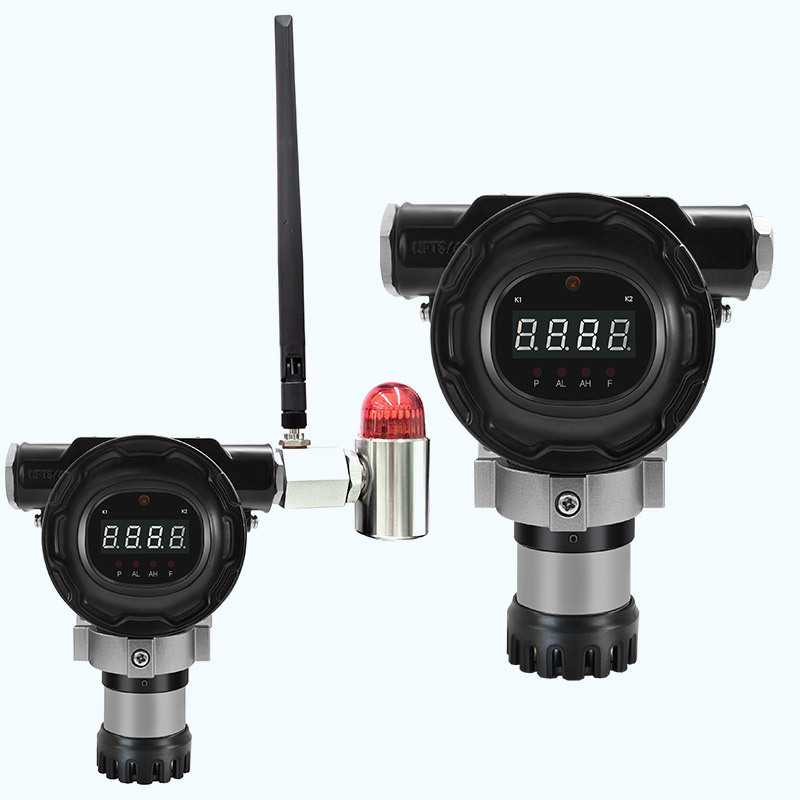

Изображения продукции
Основные технические спецификации (для кислорода O2, 0 ≈ 30% ВОЛ)
| Параметр |
Стоимость |
| Газ обнаружен |
Кислород (O2) также поддерживает токсичные газы, горючие газы, ЛОС и другие газы |
| Принцип обнаружения |
Электрохимический (для O2) |
| Диапазон измерений |
0 30%ВОЛ |
| Резолюция |
00,1% VOL (типичный, может варьироваться в зависимости от датчика) |
| Точность |
≤ ±2 ‰ 5% FS (в зависимости от конкретного датчика) |
| Взрывостойкий класс |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb. |
| Степень защиты |
IP66 / IP68 |
| Распределение власти |
< 2,5 Вт (токсичный газ), < 4 Вт (горячий газ) |
| Режим связи |
4-20mA (3 провода), RS485 Modbus, 1 ̊5V, HART (необязательно) |
| Беспроводный |
LoRa, 4G (необязательно) |
| Рабочее напряжение |
12 24 В постоянного тока |
| Реле |
3 реле (необязательно) ️ низкая тревога, высокая тревога, сигнализация об отказе |
| Дисплей |
Светодиодный дисплей |
| Рабочая температура |
-20°C до +50°C (электрохимический датчик) |
| Рабочее давление |
86 ‰ 106 кПа |
| Материал корпуса |
Сплавленный алюминий (стандартный); нержавеющая сталь SS316 (необязательно) |
| Входы кабеля |
1 × 3/4 NPT и 1 × M20 |
| Размеры |
157.8 × 128,8 × 69,6 мм |
| Вес |
10,0 кг |
| Гарантия |
1 год |
Основные особенности
- Сертификат на защиту от взрывов∆ IECEx и ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb для опасных зон (зона 1, зона 2).
- Защита IP66 / IP68Противововодящие воде и пыли для наружных помещений и для стирки.
- Интеллектуальный модуль датчиков plug-and-playПростая замена и калибровка с помощью программного обеспечения Safegas PC без разборки всего агрегата.
- Многочисленные возможности вывода3 провода 4-20mA, RS485 Modbus, опциональная HART совместима с PLC, DCS, SCADA.
- Выходы реле (необязательно)3 реле (низкий / высокий / дефектный) для управления внешними устройствами, такими как рога, светодиоды, вентиляторы и электродинамические клапаны.
- Беспроводное соединение (необязательно)Модули LoRa или 4G для удаленного просмотра данных на ПК, ноутбуке или мобильном телефоне.
- Гибкая работаКонфигурация с помощью магнитной палочки (не навязчивой) или дополнительного пульта дистанционного управления.
- Легкая установкаЛегкий (1,0 кг) с стандартной крепкой для установки; установка для одного человека.
- Включается защитный щитЗащищает датчик во время установки на открытом воздухе или в среде, где вода брызгает.
- Прочная конструкция√ Сплавленный алюминиевый корпус (SS316 необязательно для коррозионной среды).
Типичные применения для обнаружения кислорода (О2)
Фиксированный детектор кислорода SG100 широко используется для предотвращения дефицита кислорода и опасности обогащения в следующих условиях:
- Вход в ограниченное пространство
Резервуары, силосы, трубопроводы, канализации, водостоки и хранилища
Постоянный мониторинг до и во время въезда персонала
Сигнализация, когда O2 опускается ниже 19,5% или превышает 23,5% VOL
- Нефтегазоперерабатывающие заводы и нефтехимические заводы
Процессные зоны, резервуары для хранения, обработка катализатора, станции по перекачке трубопроводов
Выявление смещения кислорода углеводородами или инертными газами
Предотвращение пожара/взрыва от обогащения кислородом
- Химическое производство
Реакторы, смесительные сосуды, хранилища растворителей и дистилляционные колонны
Мониторинг уровня кислорода при использовании очистки инертных газов
Защита работников и предотвращение окислительных реакций
- Заводы очистки сточных вод
Перевариватели, головоломки, подъемные станции, резервуары для хранения ила
Метан и СО2, вырабатываемые при переваривании, вытесняют кислород
Защита работников во время инспекции и обслуживания
- Подземные шахты и туннели
Угольные шахты, шахты твердого камня, бурение туннелей
Кислород, потребляемый дизельным оборудованием, взрывом или окислением руд
Постоянное наблюдение вдоль вентиляционных дыхательных путей и рабочих поверхностей
- Пищевая и напитковая промышленность
Очищенные азотом упаковочные линии, холодильные помещения, сосуды для ферментации
Выявление дефицита кислорода в закрытых помещениях
Обеспечить безопасность работников пивоварен, молочных заводов и мясоперерабатывающих предприятий
Введение компании
Shenzhen YuanTe Technology Co., Ltd. (бренд: Safegas) была основана в 2010 году и специализируется на НИОКР, производстве и продаже оборудования для обнаружения газа и интегрированных систем.С более чем 16-летним опытом работы в отрасли, компания обслуживает такие сектора, как нефть и газ, химикаты, охрана окружающей среды, электроника, муниципальная техника, сельское хозяйство и бытовая техника.Их портфель продуктов включает портативные детекторы газа, фиксированные газовые передатчики, газовые анализаторы, панели управления и аксессуары калибровки.обладатель международных сертификатов, таких как IECExС годовой производственной мощностью более 80 000 единиц, YuanTe Technology поставляет решения для обнаружения газов клиентам по всему миру.
Преимущества компании
- Международные сертификаты∆ IECEx и ATEX Ex db IIC T6 Gb / Ex db ia IIC T6 Gb, IP66/IP68.
- Экономично эффективное фиксированное обнаружениеВысокая производительность по конкурентоспособным ценам.
- Модуль датчика "подключается и играет"Простая замена поля и калибровка без демонтажа детектора.
- Многочисленные возможности вывода4-20mA, RS485, HART (необязательно) совместим со всеми основными системами управления.
- Беспроводный готов.¢ Дополнительная версия LoRa/4G для дистанционного мониторинга в труднодоступных местах.
- Управление релеДо 3 реле для непосредственной активации внешних сигналов тревоги и вентиляции.
- Гибкая конфигурация∆ Магнитная палочка или дистанционное управление для безопасного использования в опасных зонах.
- Прочная конструкцияIP66/IP68, литой алюминиевый корпус, защитный щит.
- Легко и легко устанавливаетсяТолько 1,0 кг, стандартная крепка, установка для одного человека.
- Глобальная поддержка24/7 обслуживание и быстрая доставка.
SG100 О2 детектор FAQ
- Вопрос 1: Какой газ обнаруживает SG100?
- О: Он обнаруживаетКислород (O2)с диапазоном0-30% ВОЛ.
- Вопрос 2: Каков принцип обнаружения?
- А:ЭлектрохимическиеДатчик, высокая точность и длительный срок службы.
- Вопрос 3: Какие сертификаты он имеет?
- А:IECEx и ATEXСертификат на взрывостойкость.
- Вопрос 4: Какой уровень защиты?
- А:IP66/IP68водонепроницаемый и пылестойкий.
- Q5: Какие сигналы он поддерживает?
- A: Стандартный4-20mA + RS485; HART не требуется.
- Вопрос 6: Поддерживает ли он беспроводную связь?
- A: ФакультативноЛора / 4Gдля дистанционного мониторинга данных.
- Вопрос 7: У него есть выход ретранслятора?
- A: Факультативно3 реледля сигнализации, вентиляции, управления связью.
- Вопрос 8: Как работать и калибровывать?
- A: Поддержкамагнитная палочка и инфракрасное дистанционное управление, не нужно открывать крышку.
- Вопрос 9: Легко ли заменить датчик?
- А:Модуль подключения, поддается замене на горячем, удобный для обслуживания.
- Вопрос 10: Какова рабочая температура?
- А:-20°C ~ 50°Cдля электрохимического датчика кислорода.
